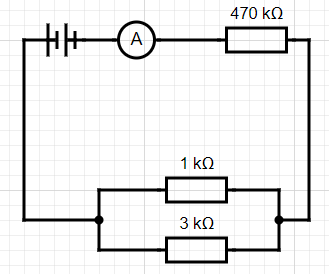

Bonjour, dans ce circuit:
Voici quelques équation que j'ai établi qui pourrai vous aider à m'aider:
i: Courant
V: Tension
△VR1= Vb-Vc
△VR2= Ve-Vd
△VR3= Ve-Vf
i: le courant indiqué par l'ampèrmètre
i1= △VR1/R1
i2= △VR2/R2
i3= △VR3/R3
J'essaye de comprendre la logique derrière l'ampèrmètre et le voltmtre (J'ai déja lu votre page web sur cela) mais je ne comprends pas les relations suivantes:
Entre i et i1?
Entre i1, i2 et i3 ?
Entre △VR2 et △VR3?
Entre E, △VR1 et △VR2?
Merci d'avance!
Explication d'Alloprof
Cette explication a été donnée par un membre de l'équipe d'Alloprof.
Salut !
Tout d'abord, voici une fiche sur laquelle tu peux référence en tout en temps sur les formules pour les circuits parallèles et en série :
Avant tout calcul, tu dois essayer de comprendre le montage. Tu peux toujours le réécrire pour mieux le comprendre.
Dans ton cas, il s'agit d'un système de circuit parallèle et en série. Tu pourra peut-être mieux comprendre le circuit sous cette forme :
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
En réarrangeant les fils, tu peux constater les parties en parallèle et en série. Tu dois calculer de manière compartimentale.
Je te laisse essayer par toi-même avec les outils que je te fourni et si tu as d'autres questions, n'hésite pas !
