je ne comprends pas ici comment et où l'angle d'incidence vert devrait être tracé afin de pouvoir voir le point 15

Katia K

Salut!

Pour trouver le champ de vision, nous allons suivre la démarche présentée sur cette fiche : Les miroirs courbes | Alloprof, dans la section Champ de vision dans un miroir convexe.

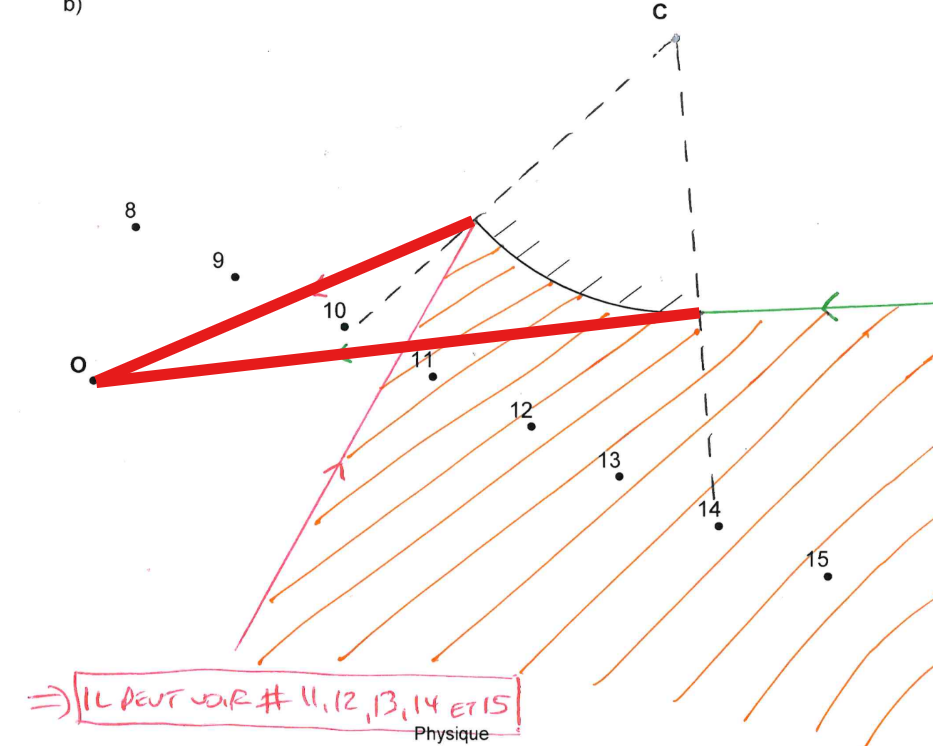

1. ​​À partir de l'observateur, dessiner des rayons lumineux se rendant jusqu'aux extrémités du miroir convexe.​

Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.

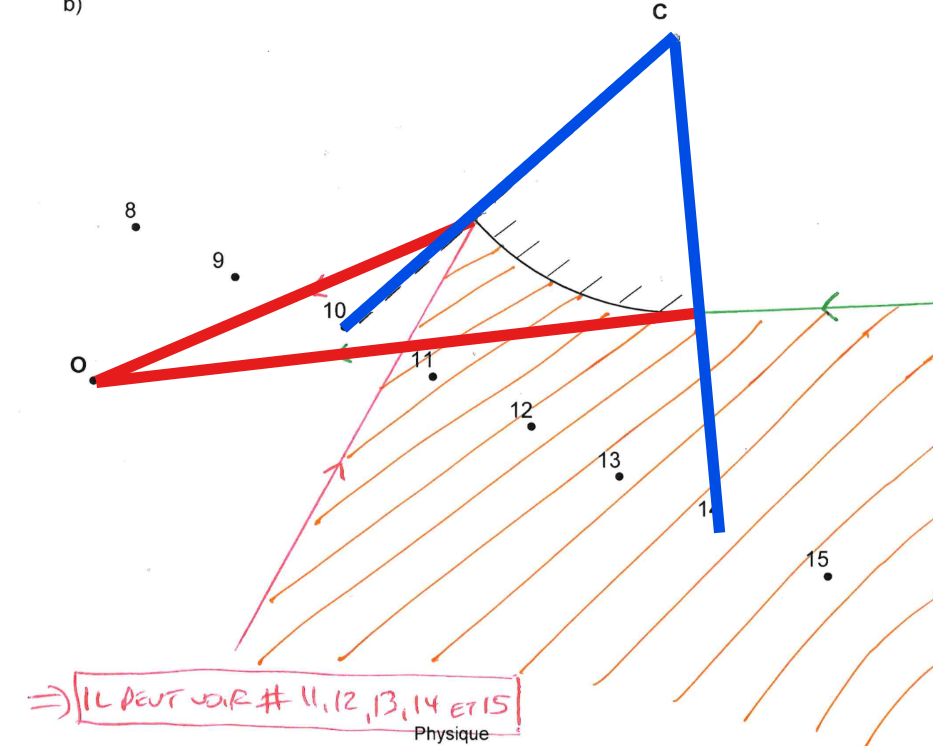

2. Dessiner des normales à chacun des points d'incidence. Dans un miroir convexe, il suffit de dessiner des rayons de courbure, car, par définition, un rayon arrive toujours perpendiculairement à la surface d'un miroir courbe. Il faut toutefois les prolonger afin qu'ils puissent agir comme une normale.

Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.

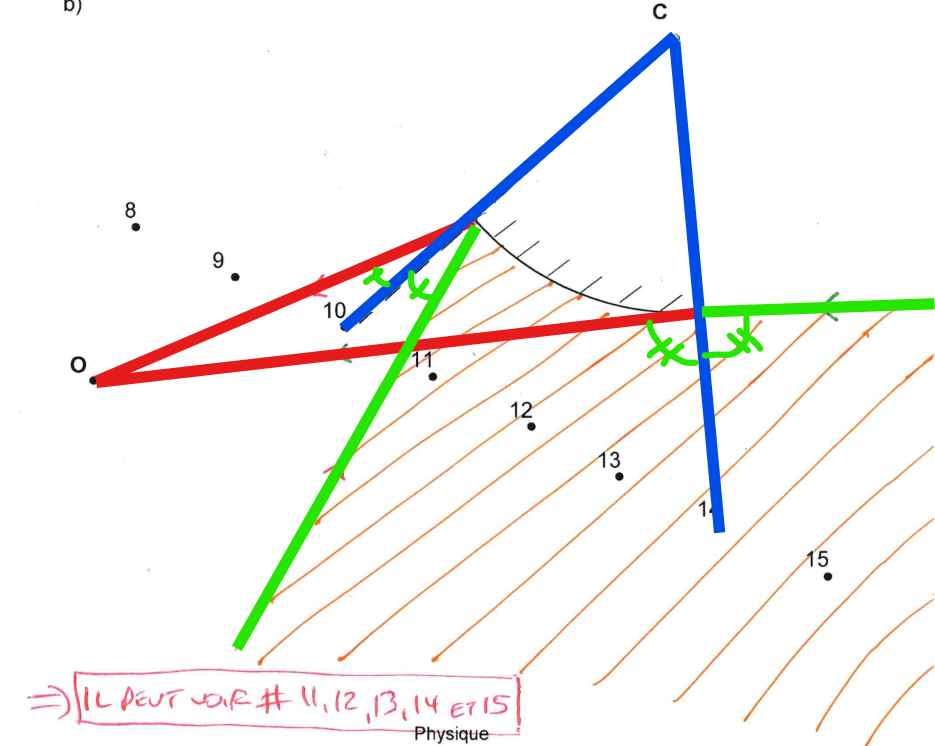

3. Dessiner les rayons incidents en respectant la loi de la réflexion.

Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.

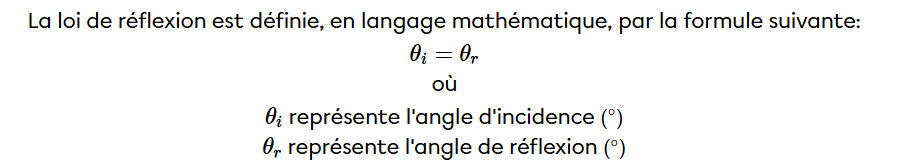

La loi de la réflexion stipule que l'angle d'incidence doit être égal à l'angle de réflexion :

Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.

C'est pourquoi on a tracé les rayons en vert de façon à ce qu'il ait le même angle par rapport à la normale que les rayons en rouge.

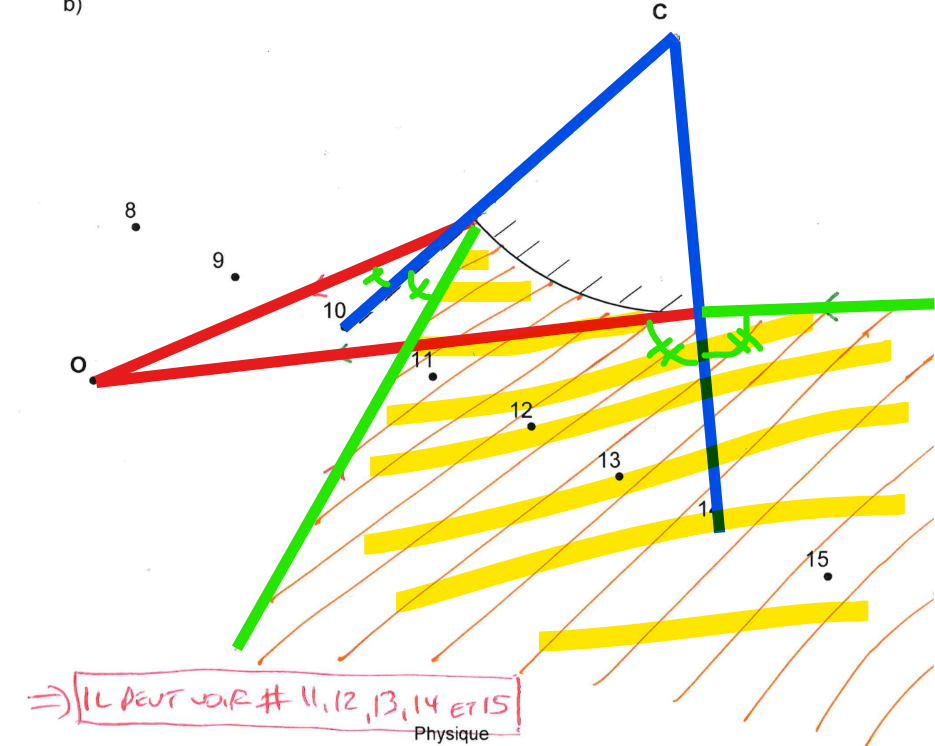

4. Tout ce qui se trouve entre les rayons incidents fait partie du champ de vision de l'observateur.​ Donc, tout ce qui se trouve entre les rayons en vert :

Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.

Donc, les points 11 à 15 font partie du champ de vision de l'observateur.

Voilà! J'espère que c'est plus clair pour toi! :)
