Student Question

Secondary IV • 1yr.

Bonsoir, est ce que quelqu’un pourrait me dire c’est quoi la valeur des différents resistors qu’on utilise lors des labor en sciences sur les circuits électriques svp?

10, 50, 100…. c’est quoi le reste?

Science
avatar
avatar

Rich Text Editor.To edit a paragraph's style, hit tab to get to the paragraph menu. From there you will be able to pick one style. Nothing defaults to paragraph.An inline formatting menu will show up when you select text. Hit tab to get into that menu.Some elements, such as rich link embeds, images, loading indicators, and error messages may get inserted into the editor. You may navigate to these using the arrow keys inside of the editor and delete them with the delete or backspace key.


Explanations (1)

  • Explanation from Alloprof

    Explanation from Alloprof

    This Explanation was submitted by a member of the Alloprof team.

    Options
    Team Alloprof • 1yr.

    Salut :D


    Les résistances (parfois nommées résistors) remplissent la fonction de résistance dans les circuits imprimés. On les utilise afin de contrôler l'intensité du courant dans les différents segments d'un circuit. De plus, elles permettent de protéger les composantes sensibles d'un circuit en limitant le courant qui les traverse.

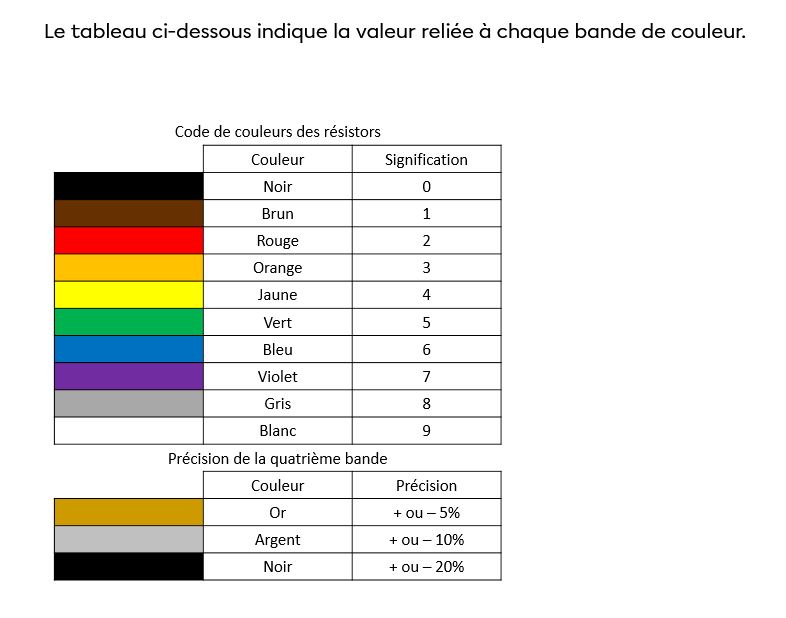

    Toutes les résistances n'ont pas la même valeur puisque certaines restreignent plus le passage du courant que d'autres. On mesure la valeur de la résistance en ohms (Ω). Sur une résistance, cette valeur est indiquée à l'aide d'une série de bandes de couleur.

    • La première bande donne le premier chiffre de la valeur de la résistance.
    • La deuxième bande donne le deuxième chiffre de la valeur de la résistance.
    • La troisième bande donne le nombre de zéros qui suivent (facteur multiplicateur).
    • La quatrième bande donne la précision de la résistance, c’est-à-dire le pourcentage d’erreur (la marge d’erreur de la résistance).

    Tu peux t'exercer ici à calculer les valeurs des résistances.

    Bonne révision :D À ta prochaine question :)
