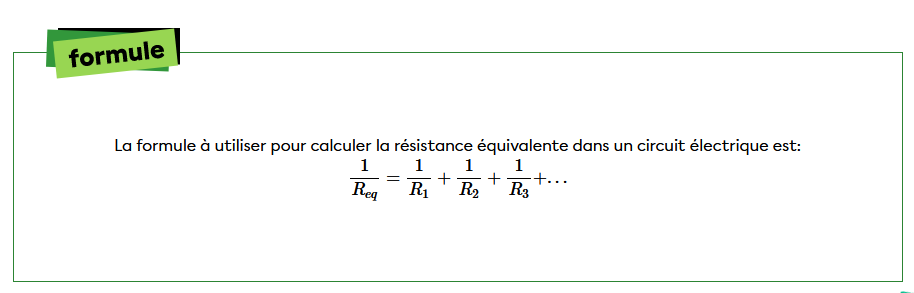

Voici la formule pour calculer la résistance équivalente dans un circuit en parallèle.
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
Grâce à cette formule, on peut déduire que la résistance équivalente d'un circuit diminuera chaque fois qu'un résistor sera ajouté dans un circuit en parallèle. En effet, si les électrons sont occupés à tenter de traverser une résistance, ils auront moins d'énergie au final pour passer dans les autres composantes du système électrique.

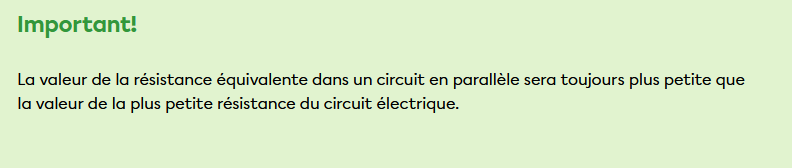

À noter,
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
Imagine-toi un paquet de petites boules qui gigotent dans tous les sens, ils se séparent en trois chemins. Certains sont ralentis par une chaleur extrême dans le désert, d'autres sont aspirés par un tornade, les derniers s'essoufflent d'épuisement. Il aura certainement moins d'électrons en forme à la fin! C'est une comparaison qu'on peut faire avec la résistance équivalente des circuits en parallèle.

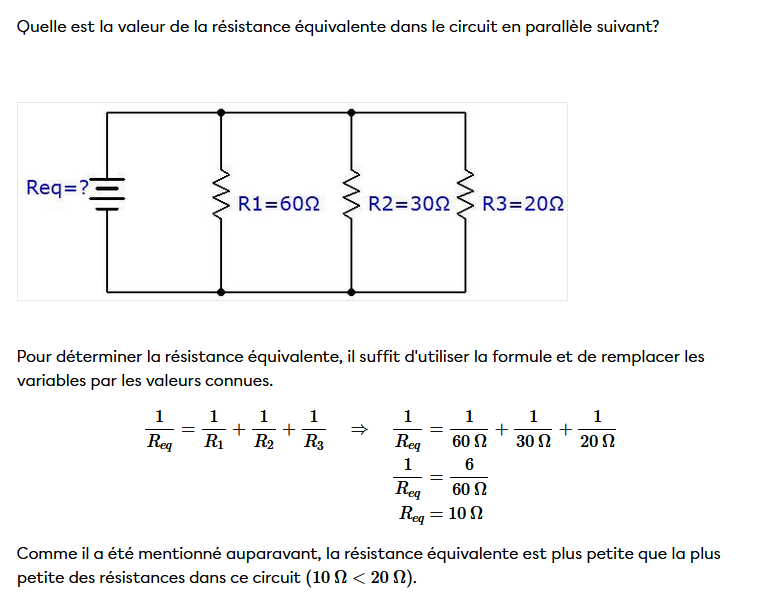

Voici un exemple de calcul de la résistance équivalente pour un circuit en parallèle.
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
Exerce-toi à calculer les valeurs de résistances équivalentes ici.
Explication d'Alloprof
Cette explication a été donnée par un membre de l'équipe d'Alloprof.
Salut Enice :D
Voici la formule pour calculer la résistance équivalente dans un circuit en parallèle.
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
Grâce à cette formule, on peut déduire que la résistance équivalente d'un circuit diminuera chaque fois qu'un résistor sera ajouté dans un circuit en parallèle. En effet, si les électrons sont occupés à tenter de traverser une résistance, ils auront moins d'énergie au final pour passer dans les autres composantes du système électrique.
À noter,
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
Imagine-toi un paquet de petites boules qui gigotent dans tous les sens, ils se séparent en trois chemins. Certains sont ralentis par une chaleur extrême dans le désert, d'autres sont aspirés par un tornade, les derniers s'essoufflent d'épuisement. Il aura certainement moins d'électrons en forme à la fin! C'est une comparaison qu'on peut faire avec la résistance équivalente des circuits en parallèle.
Voici un exemple de calcul de la résistance équivalente pour un circuit en parallèle.
Ce contenu est protégé par le droit d'auteur. Toute reproduction à l'extérieur des forums Alloprof est interdite et pourra être considérée comme une violation du droit d'auteur.
Exerce-toi à calculer les valeurs de résistances équivalentes ici.
Si tu souhaites lire un résumé sur les notions présentées, c'est ici.
Bons exercices :D
