Question de l’élève

Secondaire 4 • 3a

Bonjour! J’ai besoin d’aider pour ce numéro (#3). J’ai trouvé la résistance équivalente, mais je suis bloquée pour la suite.

Merci!



Sciences
avatar
avatar

Éditeur de texte riche.Pour modifier le style d'un paragraphe, cliquez sur l'onglet pour aller dans le menu de paragraphe. De là, vous pourrez choisir un style. Rien conserve le paragraphe par défaut.Un menu de formatage en ligne s'affichera quand vous sélectionnez le texte. Cliquez sur l'onglet pour rentrer dans ce menu.Certains éléments, tels que les codes d'intégration, les images, les indicateurs de chargement et les messages d'erreurs peuvent êtres insérés dans l'éditeur. Vous pouvez naviguer dessus en utilisant les flèches du clavier au sein de l'éditeur et les supprimer avec la touche supprimer ou la touche retour.


Explications (1)

  • Explication d'Alloprof

    Explication d'Alloprof

    Cette explication a été donnée par un membre de l'équipe d'Alloprof.

    Options
    Équipe Alloprof • 3a February 2022 modifié

    Bonjour Arsenic Libre!

    Merci de faire appel à nos services 😉

    Pour t'aider à résoudre des problèmes de circuits mixtes tel que celui-ci, on peut convertir des ensembles de résistances en résistances équivalentes pour faciliter la résolution.

    Ici, les résistances R1 et R2 peuvent être converties en résistance équivalente RA, de telle façon que:

    1RA=1R1+1R2

    Les résistance R3 et R4 peuvent elles aussi être converties en résistance équivalente RB ainsi:

    1RB=1R3+1R4

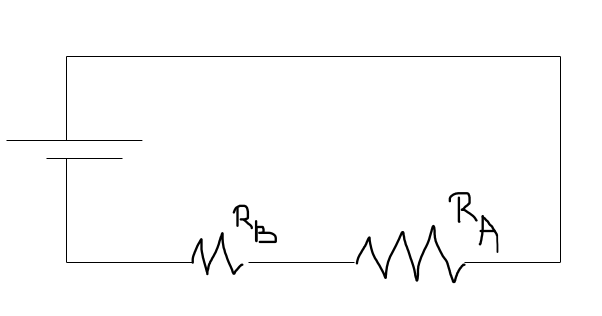

    Ici, nous pouvons alors représenter le circuit comme un circuit en série avec deux résistances, RA et RB:


    Dans ce cas, on peut établir que Réq=RA+RB. Comme on connaît la valeur de Réq et que l'on peut établir la valeur de RB, on peut isoler la valeur de RA, puis celle de R2 grâce aux formules établies ci-haut.

    Ainsi, tu pourras aussi déterminer les valeurs de tension pour les résistances A et B puis pour leurs résistances respectives.

    Je t'invite à consulter la fiche explicative suivante qui présente les différentes formules selon le type de circuit pour t'aider à résoudre ce problème:

    J'espère que cela t'aidera!
